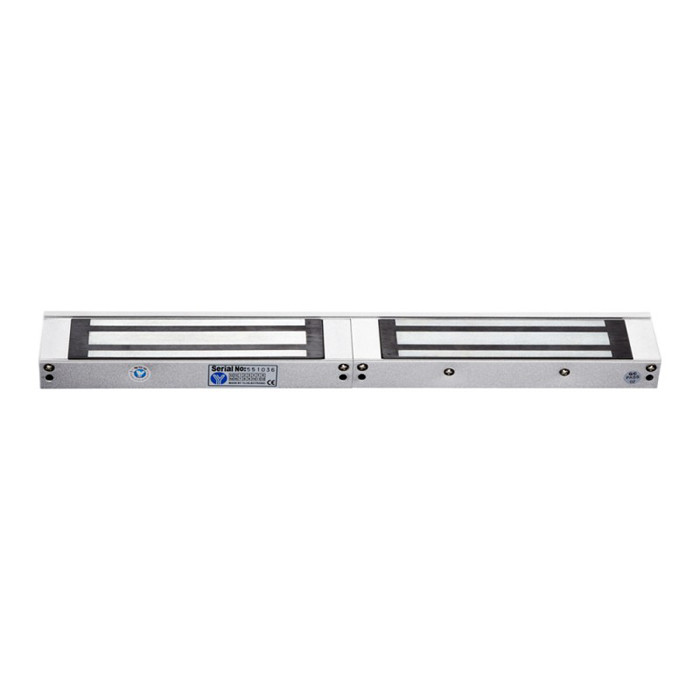

Електромагнітний замок YM-180D

YM-180D – накладної електромагнітний замок для двостулкової двері. Сила утримання кожної половини замку до 180 кг на розрив.

Призначений для установки на металеві, пластикові, металопластикові, дерев'яні або скляні двері (з використанням монтажного кутника ABK-180UL).

Особливості магнітного замка YM-180D

• Сила утримання: 180*2 кг
• Матеріал корпусу: анодований алюміній
• Матеріал відповідної частини: цинк
• Живлення: DC12V | DC24V (перемикається перемичкою на замку)
• Споживання: 12V/600mA | 24V/300mA

Комплектація магнітного замку

• електромагнітний замок з кріпильною планкою
• відповідна планка (якір)-2шт
• кріпильний комплект
• монтажний стікер з розміткою
• інструкція

Приклад роботи магнітного замку з контролером

Установка магнітного замку

Відповідна планка замку (якір)

1. Наклейте трафарет у місці встановлення відповідної частини на двері;

2. З зовнішньої частини дверей просвердлите отвір d=16мм (згідно з інструкцією, але не до кінця!), і два неглибоких отвори d=8мм до внутрішньої сторони дверей для фіксації відповідної планки;

3. Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї виберіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа.

ВАЖЛИВО! Не дуже затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

Магнітний замок

1. Закріпіть кріпильну планку електромагнітного замку у верхньому куті коробки, використовуючи саморізи з комплекту

2. Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) з допомогою маленького шестигранного ключа

3. Підключіть електромагнітний замок до харчування, дотримуючи полярність контактів.
