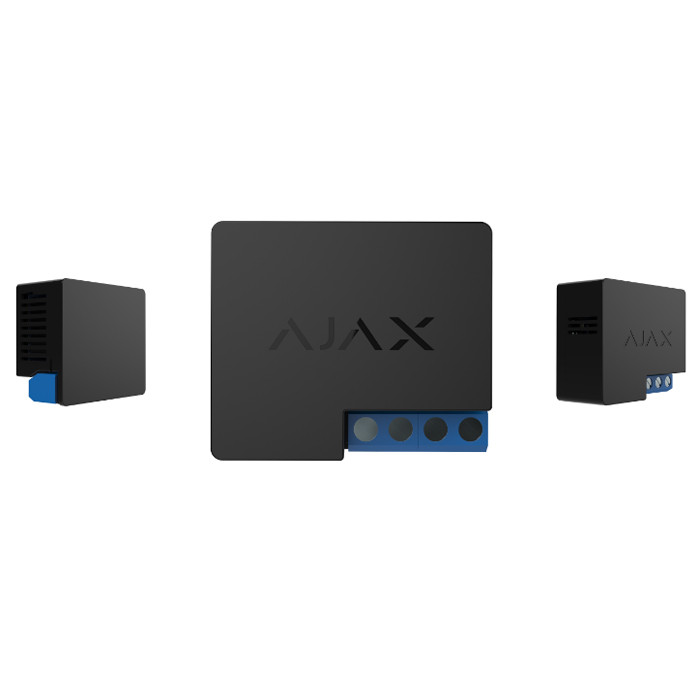

Контролер Ajax Relay

Relay — бездротове реле з беспотенциальным «сухим контактом», призначений для включення і вимикання приладів або пристроїв з живленням від джерела 7-24 V DC. Також в реле передбачена функція імпульсного керування обладнанням. До системи безпеки Ajax підключається по захищеному протоколу Jeweller, дальність звязку — до 1000 метрів при відсутності перешкод.

⚠️ Установка Relay здійснюється тільки кваліфікованим електриком! Незалежно від типу електроланцюга, в якій розміщується прилад

Контакти вбудованого реле гальванічно не пов'язані з самим пристроєм, тому їх можна підключати до вхідних ланцюгах управління різною технікою, імітуючи кнопку, тумблер тощо

Пристрій працює тільки з Hub! Підключення до uartBridge або ocBridge не передбачено

Функціональні елементи

1. Антена
2. Клеми живлення
3. Клеми контакту
4. Функціональна кнопка
5. Світловий індикатор

Принцип роботи

Живиться Relay тільки від джерела постійної напруги в діапазоні 7-24 V.
Рекомендовані значення напруга для Relay — 12 V і 24 V.

Підключення та налаштування реле здійснюються через мобільний додаток Ajax Security System.

Relay має безпотенційний «сухий контакт», контакти вбудованого реле гальванічно не пов'язані з самим пристроєм, тому їх можна підключати до вхідних ланцюгах управління різною технікою, імітуючи кнопку, тумблер тощо Реле можна використовувати, щоб живити різні навантаження (сирени, клапани перекриття води, електромагнітні замки).

Мініатюрний корпус пристрою дозволяє встановити його в сполучну коробку, електричний щит, вбудувати в корпус комутаційних апаратів.

Реле пристрою замикає й розмикає контакти по команді через додаток Ajax Security System. Також реалізована можливість автоматичного включення/вимикання Relay у відповідь на постановку або зняття системи з охорони.

Режими роботи Relay:

• Бістабільні — реле працює в режимі вимикача, замикаючи/розмикаючи контакти;
• Імпульсний — реле замикає/розмикає контакти на встановлений час.
  В імпульсному режимі Реле замкне/розімкне контакти на час від 0,5 до 15 секунд, а після автоматично виконає зворотну дію.
