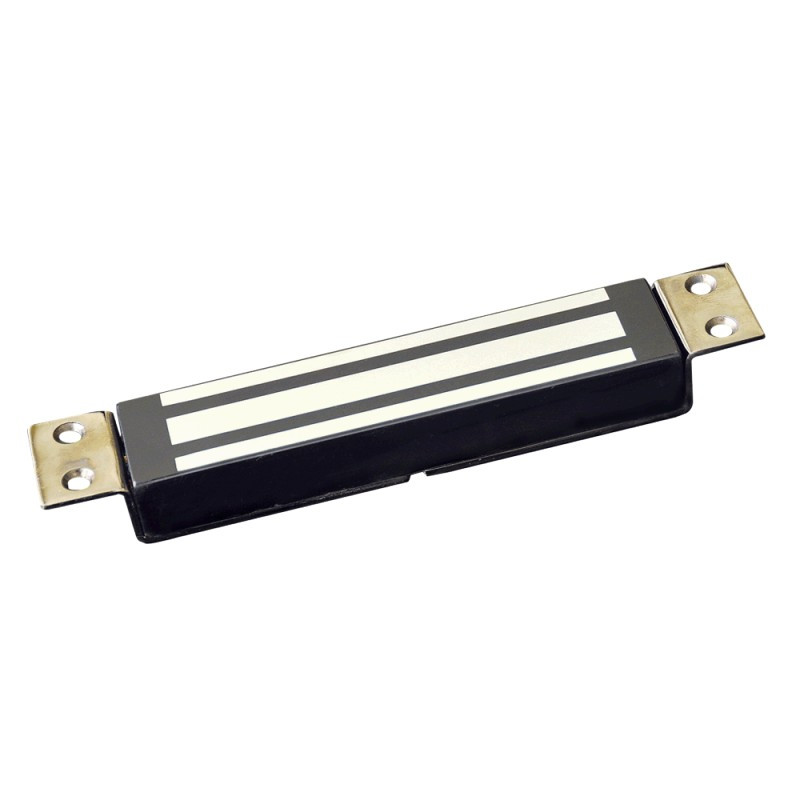

Електромагнітний замок YM-180M-S з датчиком стану дверей врізний для систем контролю доступу

YM-180M-S – врізний електромагнітний замок з датчиком стану дверей з силою утримання до 180 кг на розрив. Є сухі контакти для визначення стану дверей (NO,COM).

Бренд: Yli Electronic.

Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яна яні двері.

ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.

ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-180M-S

Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.

Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступом (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес-центрах та ін. приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-180M-S

Сила утримання: 180 кг

Контакти (для визначення стану дверей): NO, COM

Матеріал корпусу: анодований алюміній

Матеріал відповідної частини: цинк

Живлення: DC12V | DC24V (перемикається перемичкою на замку)

Споживання: 12V/300mA | 24V/150mA

Розмір:

• замок з кріпильною планкою: 190 х 32 х 22.5 мм;
• відповідна планка: 130 х 33 х 10 мм

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ

ВІДПОВІДНА ПЛАНКА

• Наклейте трафарет у місці встановлення відповідної частини на двері;
• З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких відчини d=8мм у внутрішній сторони дверей для фіксації відповідної планки;

• Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа

  ВАЖЛИВО! Не дуже затягуйте гайку відповідної планки – вона винна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

КРІПИЛЬНА ПЛАНКА ЗАМКУ

Закріпіть кріпильну планку електромагнітного замку у верхньому кутку коробки, використовуючи саморізи з комплекту.

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замку) за допомогою маленького шестигранного ключа.

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

Підключіть електромагнітний замок до живлення:

• (+) до червоного дроту;
• (-) до чорного

СУМІСНІСТЬ

Електромагнітний замок YM-180M-S сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.
