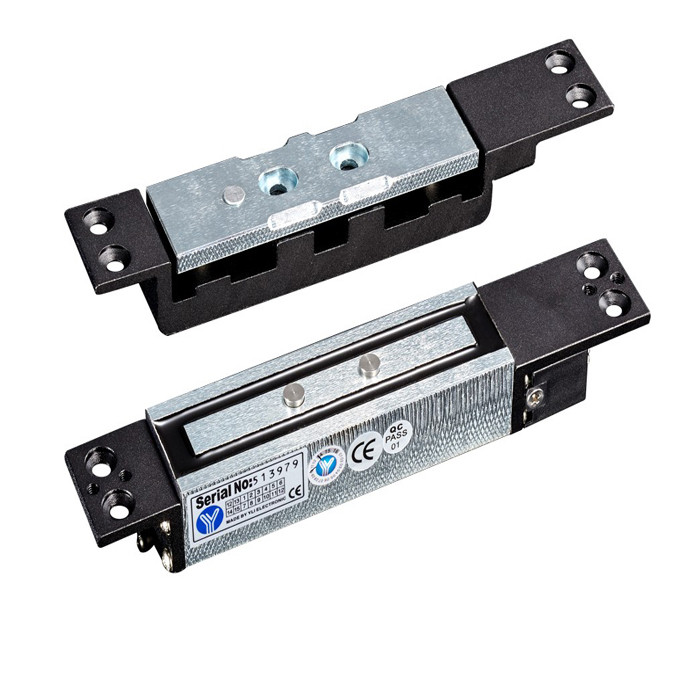

Електромагнітний замок YM-2400SL

YM-2400SL – врізний електромагнітний замок з силою утримання до 1200 кг на розрив.

Призначений для внутрішньої установки на важкі металеві, металопластикові, дерев'яні двері.

Особливості магнітного замка YM-2400SL

• Сила утримання: 1200 кг
  Матеріал корпусу: анодований алюміній
  Матеріал відповідної частини: цинк
  Живлення: DC12V
  Споживання: 850mA (в дії), 400mA (при бездіяльності)
  Розміри: замок: 182х30х25мм; відповідна планка: 182х30х23,6мм

Комплектація магнітного замку

• електромагнітний замок з кріпильною планкою
• відповідна планка (якір)
• кріпильний комплект
• монтажний стікер з розміткою
• інструкція

Приклад роботи магнітного замку з контролером

Установка магнітного замку

Відповідна планка замку (якір)

1. Наклейте трафарет у місці встановлення відповідної частини на двері;

2. З зовнішньої частини дверей просвердлите отвір d=16мм (згідно з інструкцією, але не до кінця!), і два неглибоких отвори d=8мм до внутрішньої сторони дверей для фіксації відповідної планки;

3. Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї виберіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа.

ВАЖЛИВО! Не дуже затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

Магнітний замок

1. Закріпіть кріпильну планку електромагнітного замку у верхньому куті коробки, використовуючи саморізи з комплекту

2. Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) з допомогою маленького шестигранного ключа

3. Підключіть електромагнітний замок до харчування, дотримуючи полярність контактів.
