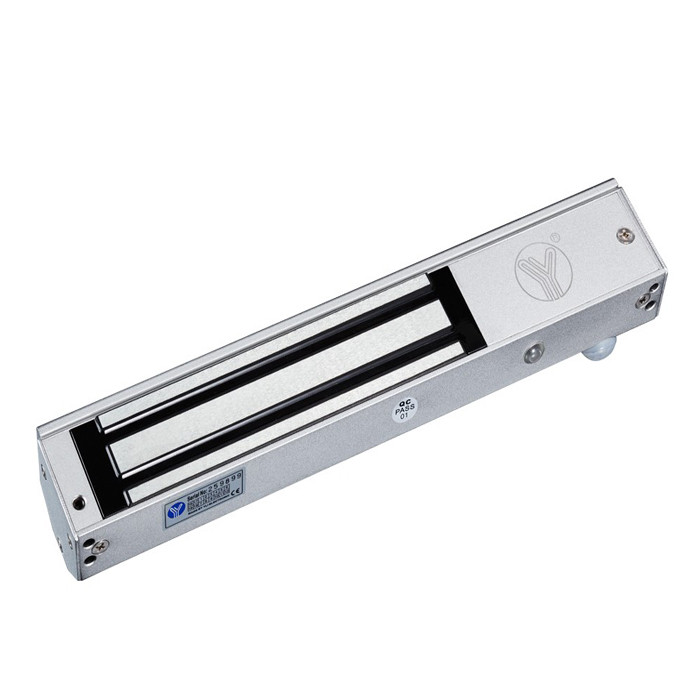

Електромагнітний замок YM-280IS(LED) з датчиком руху

YM-280IS(LED) – електромагнітний замок накладний з силою утримання до 280 кг на розрив.

Призначений для установки на металеві, пластикові, металопластикові, дерев'яні або скляні двері (з використанням монтажного кутника ABK-280UL).

Вбудований в замок ІЧ-датчик руху замінює кнопку виходу: замок відкривається, коли сенсор уловлює рух.

Особливості магнітного замка YM-280IS(LED)

• Сила утримання: 280 кг
  Час затримки: 0,3,6,9 сек
  Індикація: світлодіодна
  Дальність детекції ІЧ-сенсора: 3м
  Матеріал корпусу: анодований алюміній
  Матеріал відповідної частини: цинк
  Живлення: DC12V | DC24V (перемикається перемичкою на замку)
  Споживання: 12V/520mA | 24V/260mA
  Розміри: замок з кріпильною планкою: 283х48,8х39,9мм; відповідна планка: 180х38,8х13мм

Комплектація магнітного замку

• електромагнітний замок з кріпильною планкою
• відповідна планка (якір)
• кріпильний комплект
• монтажний стікер з розміткою
• інструкція

Приклад роботи магнітного замку з контролером

Установка магнітного замку

Відповідна планка замку (якір)

1. Наклейте трафарет у місці встановлення відповідної частини на двері;

2. З зовнішньої частини дверей просвердлите отвір d=16мм (згідно з інструкцією, але не до кінця!), і два неглибоких отвори d=8мм до внутрішньої сторони дверей для фіксації відповідної планки;

3. Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї виберіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа.

ВАЖЛИВО! Не дуже затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

Магнітний замок

1. Закріпіть кріпильну планку електромагнітного замку у верхньому куті коробки, використовуючи саморізи з комплекту

2. Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) з допомогою маленького шестигранного ключа

3. Підключіть електромагнітний замок до харчування, дотримуючи полярність контактів.
